CGR8600高温高压导波雷达物位计

CGR8600高温高压导波雷达物位计

CGR8600高温高压导波雷达物位计应用于高温高压液体测量。

  • 采用石墨陶瓷密封,耐温-196℃-450℃;
  • 仪表最高耐压40MPa;
  • 测量不受密度、压力变化的影响;
  • 接触式测量可避免信号分散及衰减;
  • 安装调试简单。无活动部件,免维护。
400-801-0770

产品原理

CGR8600高温高压导波雷达物位计是基于时间行程原理的电磁波测距系统。仪表探头发出的1GHz的微功率电磁波信号沿着探测组件(探杆或探测缆绳)以光速进行传播。当电磁波接触到被测物质表面时,由于介电常数发生突变,电磁波被反射回来。反射回来的电磁波沿着探测组件传播,并返回到仪表探头。电磁波的发射与接收的时间间隔与仪表探头到被测介质的距离成正比,由此能够计算出仪表探头到被测介质表面的距离。

产品优势

Product advantages

耐高温

耐高温

耐高压

耐高压

带蒸汽补偿

带蒸汽补偿

防爆

防爆

高精度

高精度

技术参数

SPECIFICATIONS

6米

测量范围

缆绳+重锤/杆式探头/同轴/316L,PTFE,石墨陶瓷

探头型式/材料

316L、PTFE、石墨陶瓷

接介材料

螺纹/法兰连接

过程连接

-0.1...400bar

过程压力

±2mm

精度

1mm

分辨率

4...20mA/HART/RS485

信号输出

IP67

防护等级

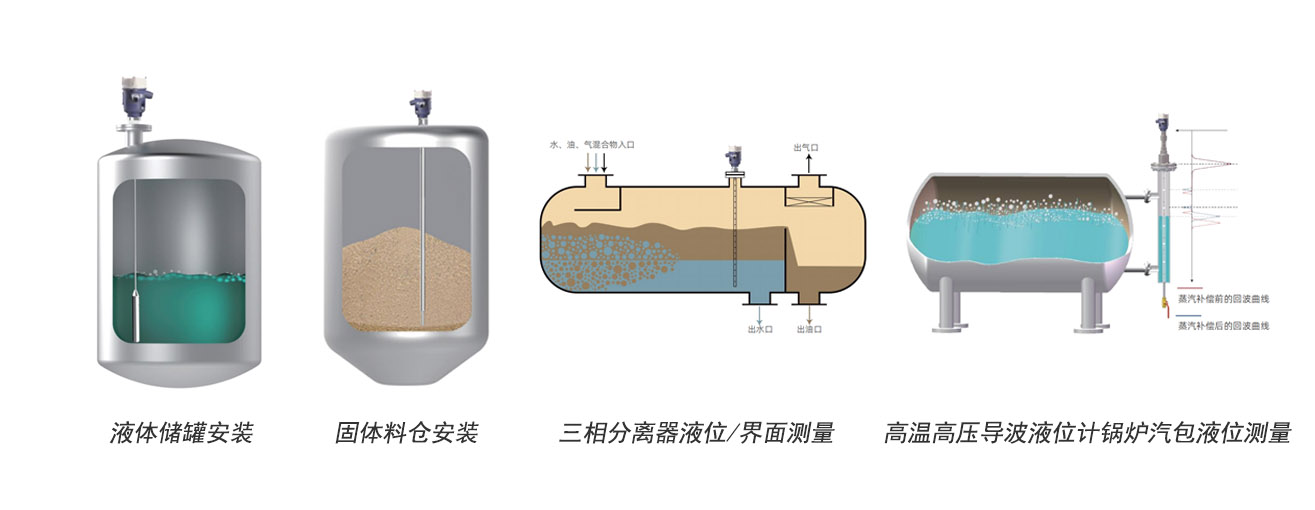

安装示意图

INSTALLATION DIAGRAM

应用行业

APPLICATIONS
