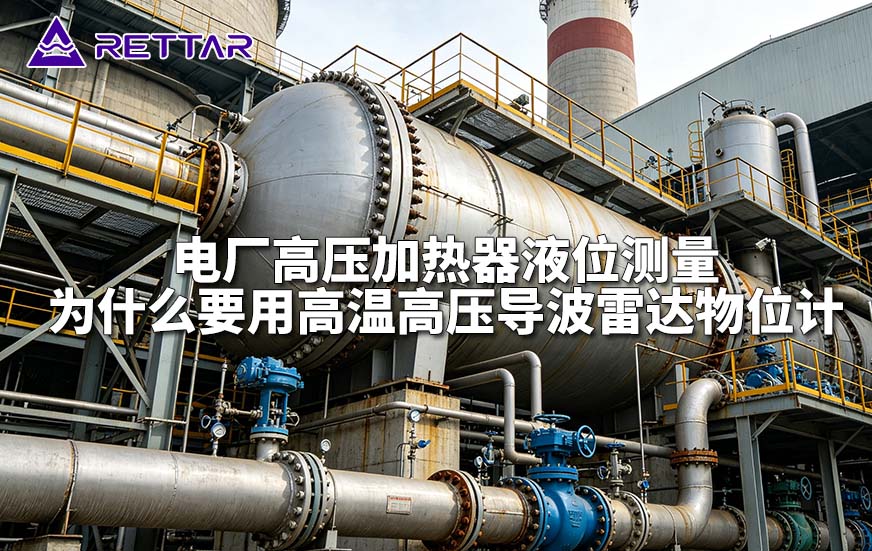

电厂高压加热器液位测量为什么要用高温高压导波雷达物位计

　　在电厂热力系统中，高压加热器是提升给水温度、保障机组热效率和安全运行的关键设备。高加水位看似只是一个常规监测参数，但它直接影响给水温度、疏水冷却段运行、汽轮机安全以及机组整体经济性。

　　水位过低，蒸汽可能进入疏水冷却段，导致疏水温度升高、加热器性能下降；水位过高，则可能造成传热面积减少，甚至引发水倒冲、水冲击等风险，严重时危及汽轮机安全。

　　因此，高压加热器液位测量并不是“测得准就行”，而是要在高温、高压、蒸汽、负荷波动、汽水两相并存的复杂工况下，长期保持稳定、可靠、准确。

　　高加液位测量的行业痛点，并不只是“高温高压”

　　电厂高压加热器的运行环境非常特殊。它内部既有高温给水，也有抽汽加热后的蒸汽空间，汽水界面复杂，工况波动频繁。传统测量方式在这种环境下，往往容易出现以下痛点。

　　1. 负荷变化时，容易出现虚假水位

　　高压加热器水位受机组负荷、抽汽变化、给水流量、温度变化等多重因素影响。机组启停、升降负荷、参数波动时，汽水状态会发生变化，液位测量容易出现偏差。

　　如果测量方式不能适应这种动态变化，就可能出现虚假水位，导致运行人员判断困难，甚至影响自动调节和保护动作。

　　2. 蒸汽、冷凝、汽水两相干扰大

　　高加内部不是简单的“水罐”。汽侧存在蒸汽、冷凝水、汽水界面变化等问题，部分测量方式容易受蒸汽空间、冷凝水、泡沫或液面波动影响，造成信号不稳定。

　　尤其在蒸汽密度、介电状态变化较大的情况下，测量值容易出现漂移或波动，影响连续液位监控的可靠性。

　　3. 传统差压测量受密度和工况影响明显

　　传统差压式液位测量在电厂中应用广泛，但在高压加热器这种高温高压、汽水两相并存的环境中，其测量结果容易受介质密度、压力、温度变化影响。

　　特别是在机组启动、负荷波动、参数变化较大的工况下，差压测量可能出现零点漂移、补偿困难、测量不准等问题。对于需要参与自动调节和保护联锁的高加液位来说，这种不稳定性会带来较大运行风险。

　　4. 维护量大，影响现场运行效率

　　部分传统液位测量方式需要引压管、平衡容器、隔离罐等附属结构，长期运行后容易出现堵塞、泄漏、保温不足、冬季结冰等问题。

　　电厂现场维护成本不仅体现在仪表本身，更体现在取样系统、伴热系统、检修频次和故障排查上。对于高加这类关键设备，频繁维护会降低系统可用性，也会影响机组运行稳定性。

　　高温高压导波雷达物位计，为什么更适合高加液位测量？

　　高温高压导波雷达物位计的核心优势，并不只是“耐高温、耐高压”，而是它从测量原理上更适合高压加热器这种复杂汽水工况。

　　导波雷达通过探头引导雷达信号传播，当信号遇到介质表面时产生反射，仪表根据反射信号计算液位高度。由于信号沿导波结构传播，受蒸汽、泡沫、液面波动等干扰相对较小，能够更稳定地反映真实液位变化。

　　在高加液位测量中，这种测量方式能够有效弥补传统差压测量在密度变化、蒸汽干扰、工况波动方面的不足，为连续液位监测提供更可靠的技术路径。

　　它解决了高加液位测量的四个关键问题

　　一、解决“工况波动导致测量不准”的问题

　　高压加热器不是静态容器。机组负荷变化时，抽汽量、给水流量、内部压力和温度都会变化，液位测量必须能够适应这种动态过程。

　　高温高压导波雷达物位计能够直接测量介质界面变化，对密度变化的依赖较小，在负荷波动、汽水状态变化时，仍能保持较好的测量稳定性。

　　这对于高加液位控制、疏水调节和运行监控非常重要。

　　二、解决“蒸汽和冷凝干扰”的问题

　　高加汽侧存在蒸汽空间，液面附近也可能伴随冷凝、汽水界面变化等问题。普通测量方式容易受到蒸汽、冷凝水、液面扰动等因素影响。

　　导波雷达通过导波结构对信号进行引导，使雷达波更集中地沿探头传播，能够有效降低蒸汽空间、冷凝水、泡沫等对测量信号的干扰。

　　尤其在汽水两相环境复杂的高加工况中，这种抗干扰能力能够显著提升液位测量的可靠性。

　　三、解决“传统差压测量受密度影响”的问题

　　差压式液位测量的基本原理与介质密度密切相关。高压加热器内部介质状态变化时，密度也会随之变化，进而影响差压测量结果。

　　导波雷达液位测量不依赖静压差，也不依赖介质密度换算，因此在高温高压、密度变化较大的环境中，具备更稳定的测量优势。

　　这也是越来越多电厂在高加、低加、汽包、除氧器等关键容器液位测量中，选择导波雷达的重要原因。

　　四、解决“现场维护复杂、可靠性不足”的问题

　　高加液位测点如果频繁漂移、误报或维护量大，会直接影响运行人员的判断和DCS系统的自动调节。

　　高温高压导波雷达物位计通常无可动部件，结构相对简单，长期运行稳定性较好。配合合适的探头结构和材质选型，能够适应高加现场的高温、高压、蒸汽、冷凝等复杂环境，降低后期维护压力。

　　对于电厂来说，这不仅意味着仪表本身更可靠，也意味着系统运行更稳定、检修负担更轻。

　　多种探头结构与材质，适配复杂高加工况

　　高压加热器的容器结构、介质状态、安装位置和工艺条件并不完全相同，因此液位测量不能简单套用“标准产品”，而应围绕实际工况选择测量方案。

　　CGR8600高温高压导波雷达物位计可提供缆绳+重锤、杆式、同轴式等多种探头结构，并可根据工况选用316L、PTFE、石墨陶瓷等材料。

　　其中：

　　石墨陶瓷特种探头：更加适用于需要考虑介质腐蚀、冲刷及挂壁结焦影响的场景；

　　同轴探头：能够进一步降低罐内蒸汽、冷凝等因素对测量信号的干扰；

　　杆式、缆式结构：可根据容器结构、安装空间和介质特性灵活选择。

　　这种“围绕工况选择测量方案”的思路，比单纯追求仪表参数更符合电厂现场实际需求。

　　稳定测量，才能支撑高加安全经济运行

　　高压加热器液位测量的价值，不只是显示一个水位数值，而是为机组安全、热效率和控制保护提供可靠依据。

　　高温高压导波雷达物位计能够及时捕捉工艺过程中的液位变化，在蒸汽、泡沫、介质波动等复杂环境中，为连续液位监测提供更稳定的技术路径。对于需要参与自动调节、保护联锁和运行监控的高加液位测点来说，这种稳定性尤为重要。

　　同时，导波雷达测量方式能够减少传统差压系统在密度补偿、引压管路、保温伴热等方面的依赖，从源头上降低测量不确定性和现场维护工作量。

　　灵活调试，多种通讯方式适配电厂系统

　　电厂液位仪表不仅要测得准，还要能够顺利接入现有控制系统。

　　CGR8600高温高压导波雷达物位计支持4-20mA、HART、RS485等工业常用通信方式，可与现有DCS控制系统进行对接。同时配备LCD液晶显示，并支持罐旁显示器、蓝牙无线调试及上位机软件，现场人员无需频繁开盖即可完成参数配置与调试。

　　对于新建项目，它可以作为高加液位测量的可靠选择；对于存量装置改造，它也能够提供更高的测量稳定性和系统适配性。

　　完备防护与防爆设计，满足危险工业现场需求

　　电厂现场环境复杂，部分区域对仪表的防护等级、防爆性能和长期可靠性要求较高。

　　CGR8600高温高压导波雷达物位计整机防护等级达到IP67，同时具备多重防爆设计，可面向0区、1区、2区等爆炸性危险环境应用，能够为石油化工、煤化工、精细化工以及电厂高风险生产区域提供可靠的液位监测方案。

　　从“标准产品适配现场”，到“围绕工况选择测量方案”

　　电厂高压加热器液位测量之所以推荐高温高压导波雷达物位计，核心原因并不在于它是一项新技术，而在于它更贴近高加现场的真实痛点。

　　它能够有效应对高温高压、蒸汽干扰、汽水两相、负荷波动、密度变化等传统测量难题；能够通过多种探头结构和材质适配不同介质和容器结构；能够减少现场维护量，提高测量稳定性和系统可靠性。

　　对于电厂而言，高加液位测量的目标很明确：测得准、稳得住、抗干扰、易维护、能接入系统、保障机组安全经济运行。

　　高温高压导波雷达物位计正是围绕这些目标形成的更优选择。它让液位测量从“把仪表装上去”，升级为“围绕工况选择可靠的测量方案”，也为电厂高压加热器液位监测提供了更稳定、更智能、更可持续的技术路径。
