3D雷达料位计如何解决塑料粒子仓料面不平测量不准问题

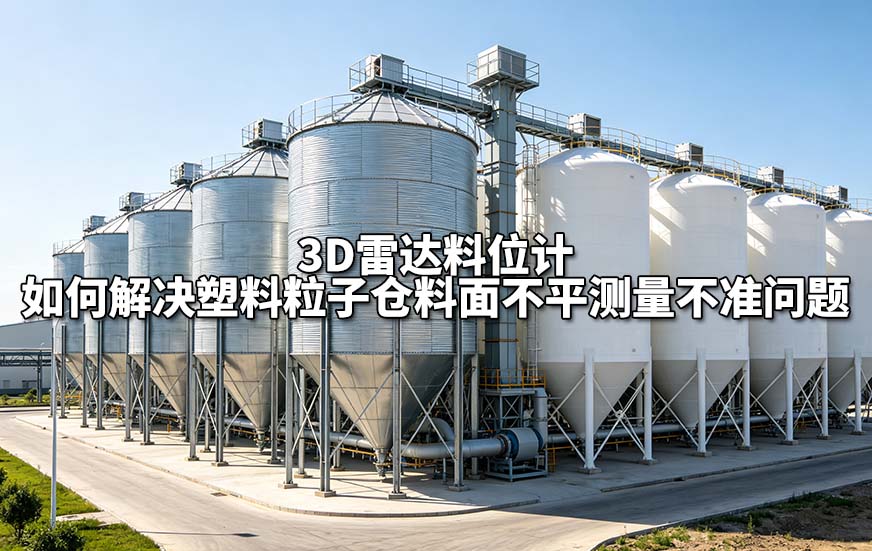

　　在石化、改性塑料、聚酯切片等行业，塑料粒子（聚乙烯、聚丙烯、PET切片等）通常以几十到几千吨的储量存储在大型筒仓中。这类物料的库存管理有一个长期痛点：料面极不平整，传统料位计总是测不准。塑料粒子进料时从仓顶落料口垂直落下，自然堆积形成锥体；而出料时从仓底中心或侧壁流出，又会形成漏斗状凹陷。更复杂的是，不同批次粒子的粒径、流动性、含水率差异，会导致堆积角变化——今天可能是45°，明天可能变成38°。同一座仓内，高点与低点落差往往超过2~3米，如果用传统的单点雷达或重锤式料位计去“以点代面”，误差动辄在5%~15%以上。 对于价值较高的工程塑料，这可能导致账面库存与实际库存严重脱节，进而影响采购排产、外销结算，甚至因误判满仓导致“冒料”事故。

　　为什么单点测量对塑料粒子“无能为力”？

　　传统高频雷达料位计（如80GHz脉冲雷达）本质上是一根“竖直的尺子”，只能测量雷达波束照射到的那一个点的距离。在粉煤灰或水泥这类堆积相对平缓的物料上，单点测量尚可接受；但塑料粒子流动性好、堆积角大且随机性强，单点数据几乎无法代表整体料位。

　　更隐蔽的问题是，塑料粒子仓内通常伴有扬尘和挥发性气体（尤其在干燥输送环节），部分雷达的微波信号会因介质吸收衰减，导致回波信号不稳定。而如果采用超声波料位计，则更容易受仓内温度梯度和气流扰动影响，数据跳变频繁，根本无法用于自动化盘库。

　　3D雷达料位计：用“扫描”取代“单点”

　　解决这一问题的核心思路，是把“点测量”升级为“面测量”乃至“体积测量”。当前新一代3D雷达料位计，其机械结构内置水平360°、俯仰±90°的全向旋转云台，搭载140GHz高频毫米波雷达模块。这一频段属于太赫兹波段的低端，波长仅约2.1mm，具备两大独特优势：

　　波束极窄：能量高度集中，旁瓣电平低，几乎不受仓壁多次反射干扰；

　　穿透力强：能穿透料面上方的轻微粉尘和粒子表面的静电干扰层，获取真实料面反射。

　　扫描时，云台带动雷达波束在水平和俯仰方向快速转动，对仓内整个料面进行逐点栅格化扫描，最快10秒即可完成一次全域覆盖。每一次扫描产生数万个密集点云数据，每个点都包含相对雷达安装位置的三维空间坐标（距离、水平角、俯仰角）。

　　从“散乱点”到“不平料面”的完整三维建模

　　获得数万个离散点云后，真正的挑战在于：如何把这些散点还原成连续、准确的料面形态？ 特别是对于塑料粒子仓，由于粒子对雷达波的散射特性不同于金属矿石，点云中会夹杂一定比例的噪声点。

　　这里需要依靠仓域自适应点云重构算法。该算法并非简单地将点云连接成网格，而是结合筒仓的几何尺寸（直径、锥底角度、落料口位置）进行区域自适应拟合。具体来说：

　　杂波过滤：根据仓壁、进料溜管、测温线缆等固定结构的已知位置，自动剔除这些非料面回波；

　　稀疏区插值：在料面陡峭或阴影遮挡区域，利用邻近点云的梯度变化规律进行合理内插，保证最终模型不出现“空洞”；

　　多角度拼接：对于超大直径筒仓，可部署多台3D雷达，通过上位机拼接配准算法将各台设备的点云数据融合成一幅完整的仓内三维图像。

　　最终，系统实时输出最低料位、最高料位、平均料位、总体积、估算质量五大核心数据，测距精度达±2mm，三维体积建模精度控制在±0.5% FS至±2% FS之间——对于塑料粒子而言，这意味着原来误差数十吨的库存盘点，现在可以精确到吨级甚至百公斤级。

　　专为塑料粒子环境设计的抗干扰与可靠性

　　塑料粒子输送过程中，仓内普遍存在以下恶劣条件：

　　粉尘：粒子摩擦产生微细粉尘，易附着在雷达天线罩上；

　　温湿度变化：夏季高温仓内可达50℃以上，冬季或雨季湿度偏高；

　　静电：干燥粒子流动产生静电，可能干扰电子电路。

　　3D雷达料位计的140GHz高频天线具备极强的抗粉尘衰减能力，实测证明即便天线表面覆盖1cm厚的粉尘层，仍能稳定工作，无需频繁停机清理。针对高温或腐蚀性环境，还可定制隔温罩与散热结构。更关键的是，产品采用双电源供电、双网口通讯的冗余设计，即便一路供电或网络出现故障，系统仍能无缝切换至备用通道，确保盘库数据不中断。

　　从“人工估重”到“一键盘库”的管理升级

　　除了硬件本身，配套的Pro Inventory物料信息管理系统将3D雷达的数据价值进一步放大。系统支持以太网、WiFi、4G/5G、光纤等多种传输方式，可实时上传三维图像与料位数据至云端。管理人员在电脑或手机上即可：

　　查看每座筒仓的三维彩色料面图，直观看到偏料方向与落差；

　　调取历史趋势曲线，分析同种塑料粒子在不同季节的堆积特性；

　　设定高/低料位报警阈值，当出现异常损耗或设备故障时，系统自动推送告警；

　　汇总多仓库存，一键生成盘点报表，对接企业ERP。

　　对于塑料粒子这类高价值、快周转的物料，3D雷达料位计带来的不是“更准的一个数”，而是“一张完整的实景地图” 。它让管理者首次能够像看手机地图一样，随时掌握仓内每一处料面的真实高度，彻底终结了“凭经验估重”“靠人工爬仓”的历史。当每一颗粒子的位置都被精准记录，库存管理便真正进入了数字化时代。
