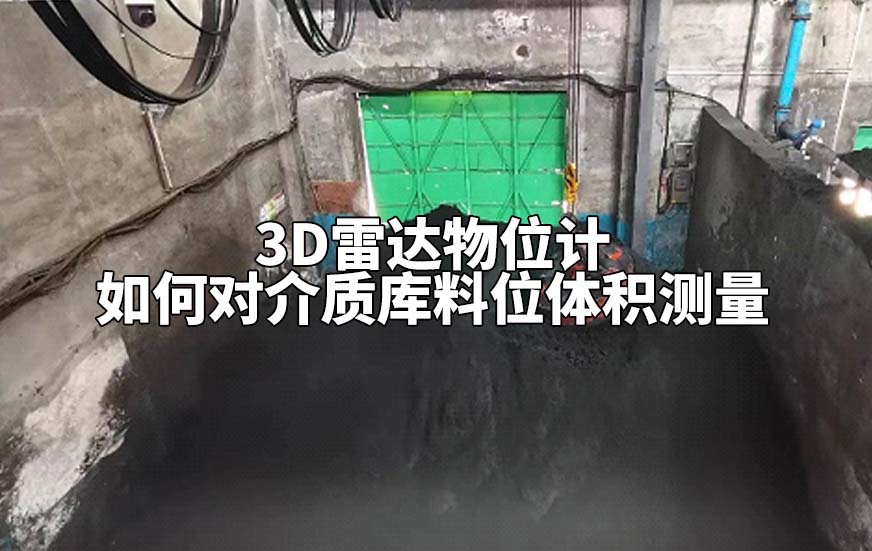

3D雷达物位计如何对介质库料位体积测量
在建材、电力、冶金、化工等行业，大型筒仓或料棚中的介质（如煤粉、矿石、水泥熟料等）料位和体积测量一直是个难题。传统的单点雷达或超声波物位计只能获取某个点的“高度”，遇到不规则堆积、多品种物料混放或仓内存在粉尘水汽时，测量结果往往偏差很大。而锐达仪表3D雷达物位计的出现，彻底改变了这一局面——它能够对整个料面进行360°全域扫描，快速生成三维模型，并精准计算出堆料的体积和任意点高度。
从“单点”到“全域”：毫米波扫描如何捕捉完整料面
3D雷达物位计的核心是一套高频毫米波雷达系统。工作时，它并非只向一个方向发射波束，而是通过机械旋转或电子相控阵技术，实现360°全覆盖扫描。雷达波以极窄的波束依次扫过筒仓或料棚内每一个角落，遇到物料表面后反射回来，系统根据发射与接收的时间差计算出每个点的距离。
这一过程会在极短时间内产生高密集点云——少则数万、多则数十万个带有三维坐标的空间点。这些点连成片，就构成了料堆表面的“数字轮廓”。与激光雷达不同，毫米波对粉尘和水汽有很强的穿透能力，即便仓内能见度几乎为零，扫描精度也不会明显下降，因此特别适合水泥厂、煤仓等恶劣工况。
多设备协同：大型筒仓如何拼出一张完整的“三维地图”
对于直径超过10米的大型筒仓，单台雷达的视角往往存在盲区或边缘分辨率不足的问题。实际部署中，会在仓顶或仓壁不同位置安装多台3D雷达物位计，每台设备各自扫描其负责的区域。但这会带来一个新问题：如何将多个独立的点云数据拼接成一个完整、连续的三维图像？
答案是上位机软件中的拼接配准算法。该算法会识别不同雷达设备所采集点云中的重叠区域，通过特征匹配和坐标变换，将各个局部点云无缝融合成一个统一的筒仓/料棚三维模型。即使其中一台设备因故信号中断，其他设备仍能维持基本覆盖，系统还可通过冗余通讯链路保证数据持续上传。这样一来，操作人员看到的始终是稳定、完整的料面图像。
自适应重构：滤除杂波，还原真实料面
仓内环境复杂：仓壁的强反射、支撑结构的干扰、物料下落产生的“料柱”飞溅……这些都会在点云中引入噪声点。如果直接使用原始数据进行体积计算，误差会显著增加。为此，3D雷达物位计系统内置了仓域自适应点云重构算法。
该算法能根据筒仓或料棚的几何边界（如圆形仓壁、方形料棚立柱位置）自动识别并剔除异常杂波。同时，它还会利用料面连续、平滑的先验知识，对稀疏点云区域进行合理插值拟合，最终生成一个干净、准确且符合实际堆积形态的曲面模型。无论是锥形堆、梯形长条堆还是完全不规则的混合堆，算法都能精准还原。
体积计算与数据输出：从点云到吨数，一键可得
有了高质量的三维料面模型，体积计算就水到渠成了。系统将料面点云与事先标定的仓底（或地面）参考面相结合，通过三角剖分积分方法，计算出料堆所占的总体积。结合物料密度，还可以直接换算出重量。
与此同时，用户可以在三维可视化界面上任意点击某个点位，立即获取该点的高度数值；也可以查看整个筒仓的填充量、最高点、最低点等关键指标。所有数据都以直观的3D图形和图表呈现，大大提升了监控效率与操作便捷性。
适应性强，运行可靠
实际生产中，料仓环境往往很严酷：高浓度粉尘、水汽凝结、温度剧烈变化甚至振动。3D雷达物位计采用非接触式毫米波技术，没有机械部件与物料直接接触，因此故障率极低。此外，系统在供电和通讯层面也做了冗余设计——即使其中一路电源或网络出现故障，设备依然可以持续稳定运行，确保数据不中断。
3D雷达物位计到多设备点云拼接配准，再到自适应杂波过滤与三维体积计算——3D雷达物位计为介质库料位测量提供了一套全自动、高精度、可视化的解决方案。它不仅能秒级输出任意堆形的体积和重量，还能让操作人员在控制室里“看到”仓内每一处物料的变化。随着工业智能化程度的提高，这项技术正逐步取代传统单点测量，成为筒仓和料棚物位管理的主流选择。
