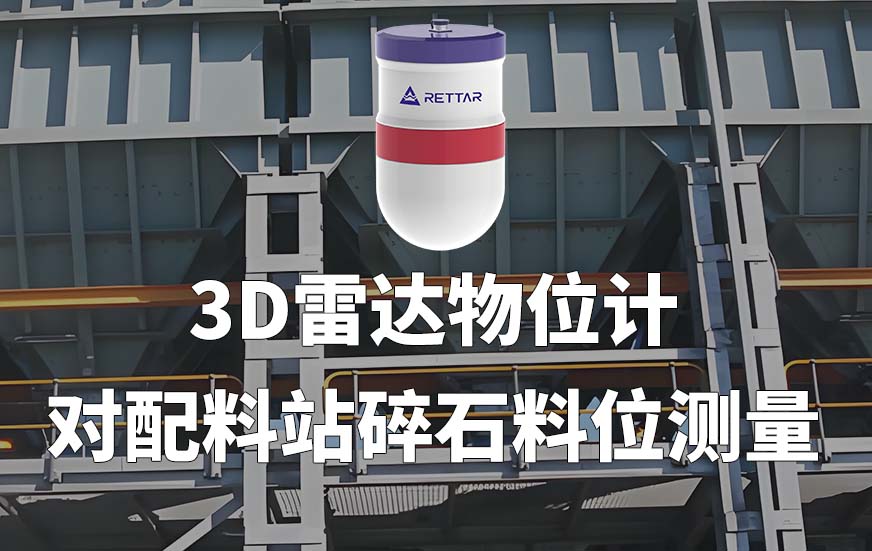

3D雷达物位计如何对配料站碎石料位测量

　　在工业化配料生产中，碎石等原料的料位测量一直是一项关键且具有挑战性的任务。传统测量方式往往受限于粉尘大、料面不平整、工况复杂等因素，难以实现精准、稳定的监测。而今，随着3D雷达物位计技术的广泛应用，配料站碎石料位的管理正朝着高精度、可视化、智能化的方向迈进。

　　一、碎石料位测量的难点与需求

　　配料站中的碎石物料通常具有以下特点：

　　堆体表面不规则，存在陡坡、凹陷等复杂形态；

　　进出料频繁，料位动态变化快；

　　环境中粉尘浓度高，普通仪表易受干扰；

　　需要实时获取料位、体积等数据，以支持自动配料的精准控制。

　　传统的单点式测量设备难以全面反映真实料面形态，而人工巡检又存在效率低、安全性差等问题。因此，一种能够“看清”整个料堆形态的测量方案成为刚需。

　　二、3D雷达物位计的工作原理

　　3D雷达物位计基于太赫兹调频连续波（FMCW）技术，搭载高频毫米波雷达传感器，通过水平360°、俯仰±90°的双维旋转结构，实现对配料仓内部的全覆盖扫描。

　　设备在每个预定角度发射微波信号，信号经碎石料面反射后被接收，通过计算信号往返时间差获取精确距离信息。单次扫描可采集多达16200个测点，形成高密度的料面点云数据。

　　三、关键技术优势

　　高精度三维建模，还原真实料形

　　借助三维点云重构与AI算法处理，系统能够精准重建碎石堆体的三维形态，输出最低、最高与平均料位，以及堆体体积等关键数据。即便料面极端不平整，也能实现±2mm的测距精度与±0.5%–2%的体积建模精度。

　　强环境适应性，无惧粉尘与水汽

　　设备具备良好的粉尘穿透能力，即使在1cm积尘环境下仍能稳定工作，适用于高粉尘的碎石配料场景。防护等级达IP68，并可定制高温散热结构，适应恶劣工况。

　　快速扫描，响应动态变化

　　最快10秒完成一次全仓扫描，满足配料站频繁进出料的监测需求，实现“秒级测体算重”。

　　灵活安装与智能运维

　　安装开孔尺寸可低至190mm，适配多种法兰与仓顶结构。支持双电源、双网口冗余设计，保障连续运行。配合Pro Inventory等物料管理系统，可实现数据远程查看、多仓汇总与智能报警。

　　四、系统集成与数据输出

　　3D雷达物位计支持以太网、Wi-Fi、4G/5G等多种通讯方式，可通过Modbus TCP、OPC UA等标准接口接入工厂现有控制系统，实时共享料位、体积等数据。配料操作人员可在三维可视化界面中任意点选位置查看料位高度，实现精细化管控。
