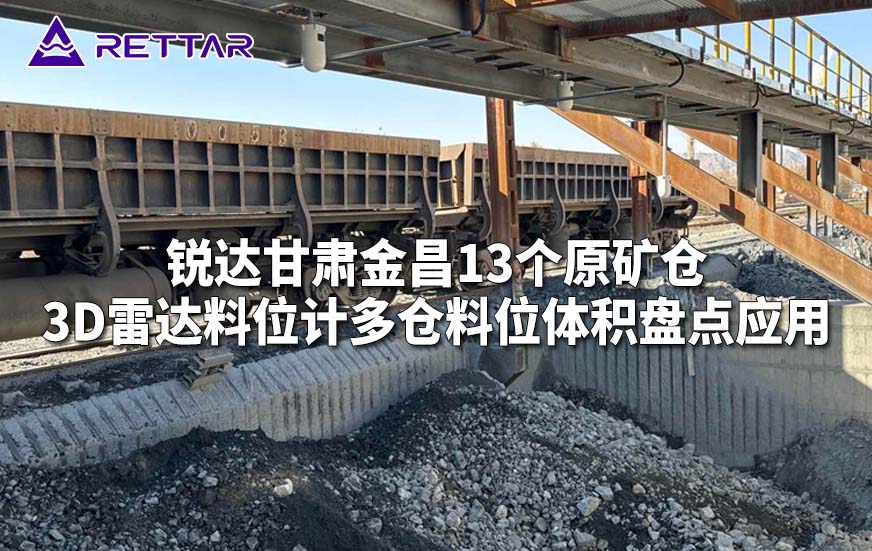

锐达甘肃金昌13个原矿仓3D雷达料位计多仓料位体积盘点应用

　　在矿山、冶金、建材等行业的料仓管理中，粉尘大、料面不规则、数据分散、监控不直观，一直是现场管理的痛点。尤其是原矿仓数量多、仓型复杂时，如何实时掌握每个料仓的最高料位、最低料位、平均料位、体积和质量数据，并实现多仓统一可视化，成为提升生产效率和安全管理水平的关键。

　　锐达仪表甘肃金昌某项目中，13个原矿仓采用3D雷达料位计进行料位监测，并通过上位机软件实现多仓3D画面一字型拼接显示，让原本分散的料仓数据变成一张清晰、直观、可联动的三维监控视图，有效解决了高粉尘环境下料仓监测难、数据不统一、现场管理不直观的问题。

　　高粉尘环境下，传统料位测量容易受限

　　原矿仓现场通常粉尘浓度高，物料下落、转运过程中还会产生大量扬尘。传统接触式料位计容易受物料冲击、挂料、磨损影响；普通非接触式测量也容易因粉尘遮挡、水汽干扰导致数据不稳定。

　　而3D雷达料位计基于毫米波技术，具备较强的穿透能力，能够在高粉尘、高水汽环境中稳定工作。设备通过360°全域毫米波扫描，获取料面高密度点云数据，再结合仓域自适应点云重构算法，对料面进行精确拟合和杂波过滤，从而还原真实料面形态。

　　这意味着，即使料仓内部粉尘较大、堆料形状不规则，系统仍可输出可靠的料位和体积数据，为生产调度、库存管理和安全预警提供依据。

　　13个原矿仓3D画面一字拼接，多仓状态一目了然

　　对于拥有多个原矿仓的现场来说，最大的管理难点往往不是“有没有数据”，而是“数据能不能集中看、看得清、用得上”。如果每个料仓单独显示，操作人员需要频繁切换画面，难以快速判断整体库存状态。

　　该项目通过上位机软件将13个原矿仓的3D雷达扫描数据进行拼接配准，形成一字型拼接显示界面。操作人员可以在同一画面中同时查看多个料仓的料面起伏、料位高低、体积变化和质量数据，真正实现多仓集中监控。

　　这种显示方式特别适合原矿仓、筛分仓、粉矿仓等数量较多、分布集中的场景。现场管理人员无需逐个打开单仓画面，就能快速掌握整体料仓运行情况，发现异常料位、空仓、满仓或局部堆积时也能更快响应。

　　从料位到体积、质量，数据更完整

　　料仓管理不仅需要知道“现在有多高”，还需要了解“还有多少料”“还能装多少”“物料重量大约是多少”。3D雷达料位计可输出筒仓三维成像结果，并提供最高料位、最低料位、平均料位、堆料体积以及任意料面点位高度等数据。

　　对于大型筒仓或不规则堆形，系统支持多台设备协同工作。通过上位机软件对多台雷达扫描数据进行拼接和配准，可形成更完整的三维检测图像，进一步提升体积和质量计算的参考价值。

　　这些数据可与Pro Inventory物料信息管理系统对接，实现多料仓数据汇总、历史趋势分析和库存变化跟踪，帮助企业在生产计划、配料调度、库存盘点等方面做出更及时的判断。

　　支持多种通讯方式，便于接入现有控制系统

　　工业现场往往已有PLC、DCS、MES等系统，新设备能否顺利接入，直接影响项目实施效率。3D雷达料位计支持以太网、WIFI、4G/5G、光纤等多种传输方式，可将数据实时上传至云端平台或本地服务器。

　　软件系统支持Linux与Windows双平台运行，并可通过MODBUS TCP、OPCUA等接口与工厂现有控制系统对接，实现数据共享和联动控制。对于需要远程监控、集中管理或多厂区协同的应用场景，这种开放性和兼容性能够明显降低系统集成难度。

　　冗余设计加持，系统运行更稳定

　　料仓监测设备通常安装在仓顶，现场环境复杂，后期维护成本也较高。因此，设备本身的稳定性非常重要。

　　3D雷达料位计采用双电源供电、双网口通讯的冗余设计，即使单路电源或单路网络出现异常，系统仍可继续运行，减少因单点故障导致的监测中断。设备还支持实时自检自诊断，可监控姿态角度、运行温度、通讯链路和电压状态，发现异常时及时预警，帮助运维人员提前处理问题。

　　在安装方面，设备适配DN200-DN350多种法兰类型，安装开孔尺寸可低至190mm，能够适应平面、斜面等不同仓顶结构。内置温度传感器可在高温环境下提供保护，进一步降低现场运维压力。

　　从“单仓监测”到“多仓可视化”，提升料仓管理水平

　　甘肃金昌13个原矿仓3D雷达料位计拼接应用，体现了料仓监测从单点测量向三维可视化、从分散数据向集中管理升级的趋势。通过毫米波3D扫描、多仓画面拼接、体积质量计算、智能报警和系统对接，现场不仅解决了高粉尘环境下料位测量不稳定的问题，也让多仓管理变得更加直观、高效。

　　对于原矿仓、筛分仓、粉矿仓等复杂工况，3D雷达料位计能够提供稳定可靠的三维料位监测方案，帮助企业实现料仓库存可视化、生产管理精细化和运行维护智能化。
