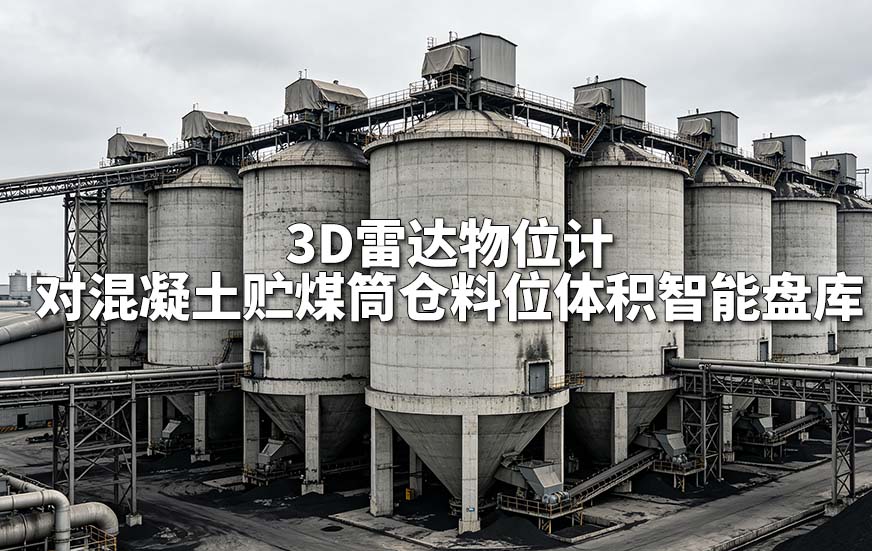

3D雷达物位计对混凝土贮煤筒仓料位体积智能盘库

　　在煤炭仓储环节，混凝土筒仓因其结构稳定、占地小而被广泛采用。然而，筒仓内煤料堆积形态复杂多变——入料时形成锥堆，出料时出现偏斜甚至塌陷，加之仓内高粉尘、高湿度的恶劣环境，传统的重锤式、超声波或单点雷达物位计往往只能给出“一个点”的高度，难以反映全仓真实体积和存量。这导致盘库依赖人工估算，账实不符、调度滞后成为常态。基于太赫兹调频连续波（FMCW）测距技术的3D雷达物位计，正在彻底改变这一局面。它不再是被动等待物料触碰探头，而是主动“环视”整个仓内空间，让每一吨煤的位置与体量都清晰可见。

　　多维扫描：从“点测量”到“面成像”

　　该设备的雷达传感器被安装在筒仓顶部，内部集成了水平360°旋转和俯仰±90°驱动的机械结构。工作时，传感器像一台精密的“扫描仪”逐角度转动——每到达一个预设方位，便发射出高频微波信号，并接收从煤料表面反射的回波。通过FMCW技术精确计算每个点的距离，再结合当时的水平与俯仰角度，系统便能获得该方向上的精确物位高度。

　　当传感器完成一个完整周期的多维度转动后，成千上万个测距点便覆盖了整个煤堆表面。这一过程最快仅需10秒，即便煤炭进出料速度极快，也能实时捕捉到动态变化的料面形态。

　　点云重构：人工智能打造“仓内三维地图”

　　采集到的海量距离数据，随后被送入处理核心。系统融合了点云转换、大数据分析和AI人工智能算法，自动将每一个测量点映射到三维空间坐标系中。借助机器学习能力，算法还能有效识别并滤除仓壁、支撑结构或悬浮粉尘产生的杂波干扰，精准拟合出煤料真实的表面轮廓。

　　最终，操作人员面前的屏幕上，会呈现出一幅直观的筒仓三维可视化图像——煤堆的峰谷、斜坡、凹陷等细节一目了然。系统同时自动计算出多项关键数据：最低料位、最高料位、平均料位、总体积，并结合煤的堆积密度换算成精确质量。据悉，其测距精度可达±2mm，三维体积建模精度稳定在±0.5%至±2%之间，为库存管理提供了可靠的量化依据。

　　硬核适应力：无惧粉尘与水汽

　　混凝土贮煤筒仓内部粉尘弥漫，湿度较高，普通光学或超声波设备极易受干扰。而3D雷达物位计采用140GHz毫米波频段，波长极短，穿透力强，几乎不受粉尘颗粒和水汽影响。即使在出煤扬尘最严重的时刻，雷达波依然能稳定反射，确保数据连续不中断。设备的全封闭金属外壳和耐振设计，也使其能长期适应煤矿现场的冲击与震动。

　　从“估堆”到“智算”的管理跃升

　　有了这套智能盘库系统，煤企无需再定期停机人工上仓测量，也不必依赖不可靠的累计流量推算库存。调度中心可随时调取任一筒仓的三维形态与实时存量，精准把握进销存节奏。当多个筒仓同时使用时，系统还能分别显示每个仓的独立数据，便于优化配煤和周转。

　　更重要的是，三维可视化界面让管理者无需专业知识就能直观判断仓内是否存在偏堆、挂壁或结拱等异常，及时调整给煤机或落料方式，避免设备故障和安全风险。从“模糊感知”到“精准数字孪生”，3D雷达物位计正让混凝土筒仓的盘库工作变得像点击鼠标一样简单——而这，正是煤炭仓储走向智能化、无人化的关键一步。
