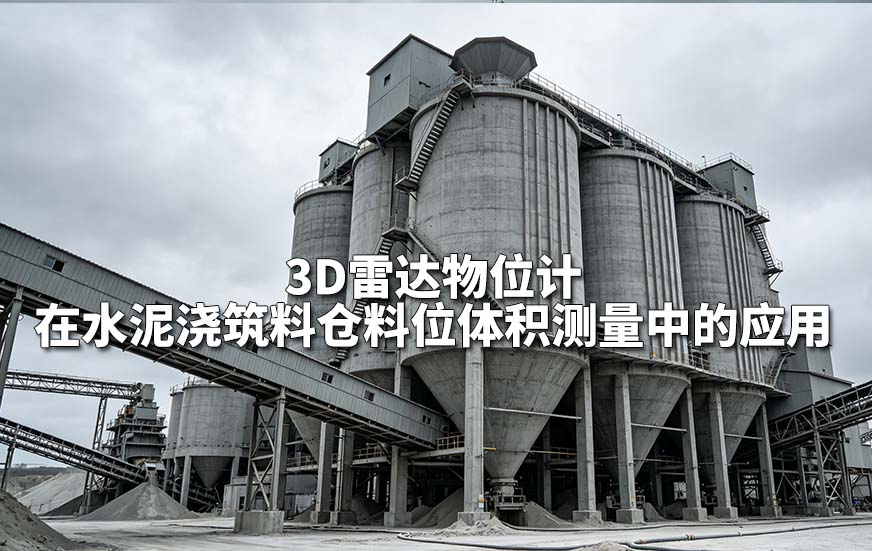

3D雷达物位计在水泥浇筑料仓料位体积测量中的应用

　　在水泥生产与储运过程中，料仓、筒仓、熟料库等设施承担着原材料、半成品及成品物料的存储任务。由于水泥行业物料种类多、进出料频繁、仓内环境复杂，传统料位测量方式往往难以准确反映仓内真实堆料状态。锐达仪表3D雷达物位计的应用，为水泥浇筑料仓实现料位监测、体积计算、库存管理和安全生产提供了一种更加稳定、精准的智能化解决方案。

　　一、水泥浇筑料仓测量面临的行业痛点

　　水泥浇筑料仓中的物料通常具有颗粒不规则、粉尘大、易起拱、易挂壁、堆形复杂等特点。在进出料过程中，料面并非简单的平面或斜面，而是容易形成中心凹陷、周边堆积、局部偏料等不规则形态。这给传统测量方式带来了较大挑战。

　　传统测量方法多依赖人工检尺、超声波料位计或单点雷达料位计。人工测量不仅效率低、安全风险高，而且难以实现实时监测；超声波测量在高粉尘、高水汽环境中容易受到干扰；单点雷达虽然稳定性相对较好，但只能获取单个点位的料位高度，无法完整反映仓内物料的真实堆积情况。因此，在水泥浇筑料仓中，仅依靠单点高度数据推算体积，往往会造成较大误差，影响库存管理和生产调度。

　　二、3D雷达物位计的测量原理与技术优势

　　3D雷达物位计主要通过在筒仓顶部安装旋转式3D毫米波雷达扫描仪，对仓内物料表面进行全方位扫描。设备采用高频毫米波雷达技术，配合水平旋转和俯仰多维度转动结构，能够快速采集料面多点数据，并生成高密度点云模型。

　　与传统单点测量不同，3D雷达物位计可以实现360°全域扫描，对仓内物料进行三维成像。它不仅能获取某一点的料位高度，还能识别料面的凹凸变化、堆料轮廓和不规则堆积形态。通过算法对料面点云进行拟合和杂波过滤，系统可以更真实地还原仓内物料分布情况，为后续体积计算和重量估算提供可靠依据。

　　其主要优势体现在以下几个方面：

　　1.非接触式测量，减少设备磨损与物料干扰

　　3D雷达物位计采用非接触式测量方式，设备安装在仓顶或合适位置，不直接接触物料表面。相比接触式测量设备，它能够减少物料冲击、磨损和堵塞问题，尤其适合水泥、熟料、砂石等颗粒状、粉状物料的长期监测。

　　2.三维成像，真实反映不规则堆料状态

　　水泥浇筑料仓内的物料堆积形态往往较为复杂，传统单点测量难以判断局部偏料、空洞、挂壁和料面起伏情况。3D雷达物位计通过高密集点云瞬时建模，能够对任意堆形进行快速扫描和三维重构，使管理人员更直观地了解仓内实际情况。

　　3.快速扫描，适应进出料速度快的工况

　　水泥生产过程中，料仓进出料节奏较快，系统需要及时捕捉料位变化。3D雷达物位计具备较快的扫描能力，可在短时间内完成一次全方位扫描，实时跟踪料仓动态，帮助企业及时掌握物料进入、卸出和库存变化情况。

　　4.高稳定性设计，保障连续运行

　　水泥行业生产通常具有连续性特点，测量设备一旦出现异常，可能影响物料调度和生产节奏。3D雷达物位计采用冗余设计，能够在供电、通讯等方面提供稳定保障，降低单路故障对系统运行的影响，确保料位监测工作持续可靠。

　　三、3D雷达物位计在水泥浇筑料仓中的典型应用场景

　　1.原材料仓料位与体积监测

　　水泥生产涉及石灰石、黏土、铁粉、粉煤灰等多种原材料。不同物料进入料仓后，堆料状态和料位高度会不断变化。3D雷达物位计可以对各料仓进行实时三维扫描，获取料面高度、堆积体积和物料分布情况，帮助企业准确掌握原材料库存，避免缺料影响生产。

　　通过三维可视化界面，管理人员可以直观看到每个料仓的物料状态，而不是仅依靠单一高度数据进行判断。这对于配料调度、采购计划和库存盘点具有重要意义。

　　2.熟料库高温环境监测

　　水泥熟料在生产过程中温度较高，对测量设备的耐高温性能提出了严格要求。3D雷达物位计可在高温熟料库中持续作业，适应恶劣工况下的稳定监测需求。

　　在熟料库中，物料进出频繁，堆料形态复杂，传统测量方式容易出现数据波动或测量盲区。3D雷达物位计通过全方位扫描和三维成像，能够对熟料堆积情况进行更全面的监测，帮助企业掌握熟料库存变化，保障窑系统与后续工序的稳定衔接。

　　3.成品水泥仓库存管理

　　成品水泥仓通常对库存数据准确性要求较高，因为它直接关系到销售发运、库存周转和生产成本核算。3D雷达物位计可以输出筒仓三维成像、堆料体积以及任意料面点位高度等数据，帮助企业实现更精细化的库存管理。

　　与传统估算方式相比，三维测量能够更准确地反映仓内实际存量，减少因物料偏析、挂壁、堆积不规则造成的误差。企业可以根据真实库存数据安排发运计划，提高仓储周转效率。

　　4.大型筒仓多设备协同监测

　　对于大型水泥浇筑料仓或多仓群场景，单台设备可能难以完全覆盖所有区域。3D雷达物位计支持多台设备协同工作，通过上位机软件拼接配准算法，将多个局部扫描结果融合成完整的三维检测图像。

　　这种多设备协同方式能够有效减少测量盲区，提高大型筒仓和料棚的整体监测精度。系统可以对不同区域的料面数据进行统一处理，形成完整的仓内物料模型，为管理人员提供全局化的决策依据。

　　四、3D雷达物位计的数据价值与管理价值

　　3D雷达物位计的应用，不仅是为了解决“料位有多高”的问题，更是为了实现对仓内物料状态的全面感知。它可以输出筒仓三维成像、堆料体积、任意料面点位高度等多类数据，帮助企业从传统的单点监测升级为三维可视化管理。

　　通过三维可视化界面，管理人员可以直观查看料仓内部物料堆积状态，及时发现偏料、空洞、挂壁、堵料等异常情况。系统还可以结合物料种类、体积和密度等信息，对物料重量进行估算，为生产调度、库存核算和安全管理提供数据支撑。

　　同时，3D雷达物位计具备较强的系统兼容性，可与工厂现有控制系统对接，实现数据实时共享和联动控制。这意味着料仓监测不再是孤立的设备，而是可以融入整个智能工厂管理体系，为水泥企业的数字化转型提供基础数据支持。
