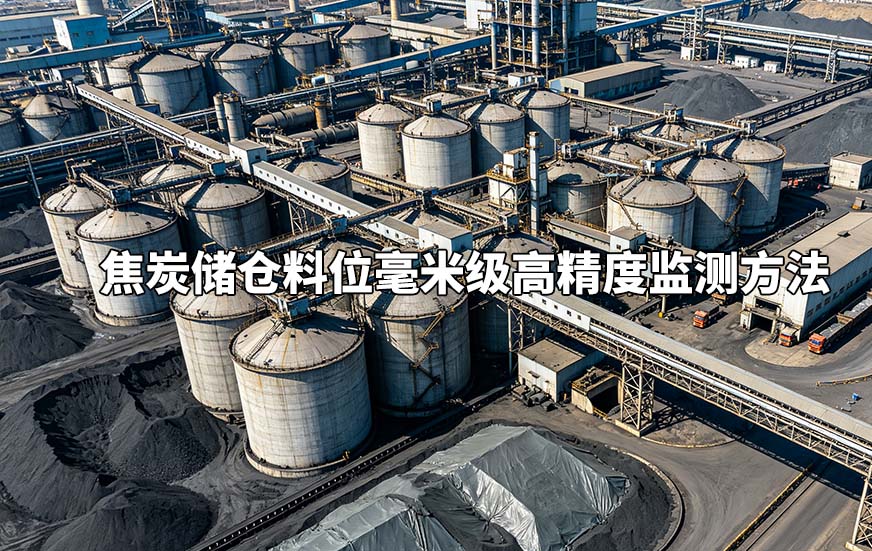

焦炭储仓料位毫米级高精度监测方法

　　焦炭作为冶金、煤化工核心生产原料，多密闭大型钢制筒仓、封闭式料棚集中存储，仓储工况具备全域高粉尘、仓内水汽凝结频繁、焦炭堆积形态随机不规则、厂区工业电磁干扰强、物料介电常数偏低等特点，传统超声波、单点雷达、重锤式料位设备仅可实现单点料高采集，存在测量干扰大、盲区多、堆料计量偏差大、无法全域成像等问题，难以满足原料库存精准核算、自动化联锁管控需求。本文提出基于多机协同3D雷达物位计的毫米级料位监测方法，依托全域毫米波扫描、仓域自适应点云重构、上位机图像拼接配准技术，适配大型焦炭储仓恶劣工况，实现仓内料面点位、堆料体积、物料重量全域高精度测算，同时依托冗余硬件架构与工业互通系统，保障24h连续稳定监测，助力焦化仓储数字化精益管控。

　　一、焦炭储仓传统料位监测痛点

　　现阶段焦化厂区大型焦炭储仓直径大、仓储层高，上料、卸料全程产生大量焦粉扬尘，仓内昼夜温差易形成水汽雾气，叠加焦炭物料低介电、自然落料偏心堆积、坡面不规则的物料特性，传统监测方式短板突出：

　　1. 测量精度不足：单点式监测设备仅采集单一位置料高，无法覆盖仓内边角、下料口盲区，焦炭高低错落的不规则堆体无法量化，库存体积、重量核算误差极大，无法达到毫米级测量标准；

　　2. 工况抗干扰能力弱：声波、光学类探测信号极易被粉尘、水汽散射衰减，常规雷达无杂波过滤算法，仓壁反射、立柱遮挡易造成数据漂移、误测；

　　3. 大型仓体监测不完备：单台探测设备扫描角度有限，大容积储仓无法全域覆盖，单独设备成像碎片化，无法还原完整料堆形态；

　　4. 运行稳定性难以保障：焦化厂区供电波动、工业电磁干扰、线路故障频发，单路供电、单链路通讯设备易断联停机，监测数据中断，无法联动厂区自控系统；

　　5. 系统兼容性差：多数监测设备接口单一，无法对接厂区现有DCS、仓储管控平台，数据孤立，难以实现上料、卸料自动化联动调控。

　　二、3D雷达协同毫米级监测整体方案架构

　　本次监测方案以3D雷达物位计为前端感知核心，搭配上位机管控软件、工业传输链路搭建一体化监测体系，针对大型焦炭储仓采用多设备组网布设模式，从硬件冗余、软件协同、算法优化三层，实现全域毫米级料位监测，整套方案适配筒仓、封闭式料棚两类主流焦炭仓储结构。

　　2.1 冗余硬件组网，保障全天候不间断监测

　　针对大型焦炭储仓盲区覆盖需求，仓顶分布式布设多台3D雷达物位计，设备搭载行业专用双电源供电、双网口通讯冗余设计，适配焦化厂区复杂电磁、供电不稳定工况。两路供电、通讯链路独立运行，即便单路线路故障、网口损坏，另一链路可无缝接替工作，设备探测、数据传输全程不间断，不会出现监测停机、数据丢失问题，筑牢毫米级数据采集稳定性基础。

　　前端设备采用360°全域毫米波扫描模式，毫米波穿透性极强，不受仓内焦粉扬尘、水汽雾气遮挡干扰，可高密度采集料面空间坐标点位，生成原始料面点云数据，适配焦炭低介电物料探测需求，从硬件层面规避环境干扰带来的精度损耗。

　　2.2 跨平台管控软件，打通厂区数据互通链路

　　配套上位机监测软件兼容Linux、Windows两大工控主流操作系统，适配中控机房不同工控主机环境；通讯层面支持以太网、WIFI、4G/5G全渠道传输，依托MODBUS TCP、OPCUA通用工业协议，可直接与焦化厂现有生产控制系统无缝对接，无需改造原有自控硬件，实现料位数据实时共享、仓储设备联动控制。

　　上位机内置专属拼接配准算法，可自动融合仓内多台雷达采集的碎片化点云数据，完成坐标校准、图像拼接，生成完整、无盲区的仓内焦炭三维检测图像，统一整合全域监测数据，消除多设备探测误差。

　　三、核心算法赋能，实现毫米级精准测量

　　3.1 仓域自适应点云重构算法

　　区别于通用型滤波算法，本方案搭载适配焦炭储仓专属的自适应点云重构算法，可智能甄别过滤仓壁杂波、粉尘散射波、钢结构立柱干扰杂点，结合储仓内径、仓体高度、出料口位置参数，自适应拟合焦炭料堆真实轮廓，修正环境干扰、设备点位偏差，校准每一处料面坐标高度，将点位测量精度稳定控制在毫米级别，杜绝虚高、漏测问题。

　　3.2 不规则堆形秒级建模测算算法

　　焦炭卸料落料随机性强，仓内多出现偏心堆积、坡面堆料、局部凸起等非规则形态，依托设备高密度瞬时点云建模能力，可对任意形态焦炭堆体完成秒级三维建模，自动完成全域料面点位测高、堆料体积核算、物料重量换算，无需人工现场标定、修改建模参数，适配常态化不规则堆料监测场景。

　　四、焦炭储仓专项监测输出功能

　　1. 全域三维可视化监测：上位机界面直观展示仓内焦炭完整三维成像，可视化呈现料堆高低落差、偏心位置、堆积范围，运维人员远程即可掌握仓内实况，替代人工入仓高空巡检，规避粉尘、高空作业安全风险；

　　2. 毫米级点位数据采集：自由选取仓内任意料面点位，实时输出精准高度数据，满足分区料位核查、局部堆料监测需求；

　　3. 一体化仓储数据核算：自动精准输出单仓焦炭堆存总体积、实时储料重量，支撑厂区每日库存盘点、原料用料配比、采购调度工作，减少人工计量误差；

　　4. 自动化联动管控：对接厂区自控系统后，可根据料位阈值自动联锁启停上料、卸料设备，实现焦炭仓储智能化进出料管控。

　　五、方案工况适配性与应用优势

　　5.1 恶劣工况适配性强

　　整套监测系统专为焦化仓储恶劣工况优化，毫米波探测不受高浓度焦粉、仓内水汽、雾气影响，设备耐粉尘粘附、抗工业电磁干扰，可长期连续在线运行，运维频次低，适配干法、湿法焦炭存储全场景工况。

　　5.2 大型仓体全覆盖无盲区

　　依托多机协同+上位机拼接配准技术，解决大直径、大高度焦炭筒仓单设备探测盲区问题，全域扫描无死角，适配万吨级大型焦炭储仓一体化监测作业。

　　5.3 运维管控降本增效

　　可视化界面简化仓储监控流程，降低人工巡检、盘点工作量；毫米级高精度数据实现库存精细化管控，避免焦炭原料积压、用料不足问题；双冗余架构保障系统零停机，保障焦化生产线原料供给稳定，提升厂区整体仓储运转效率。
