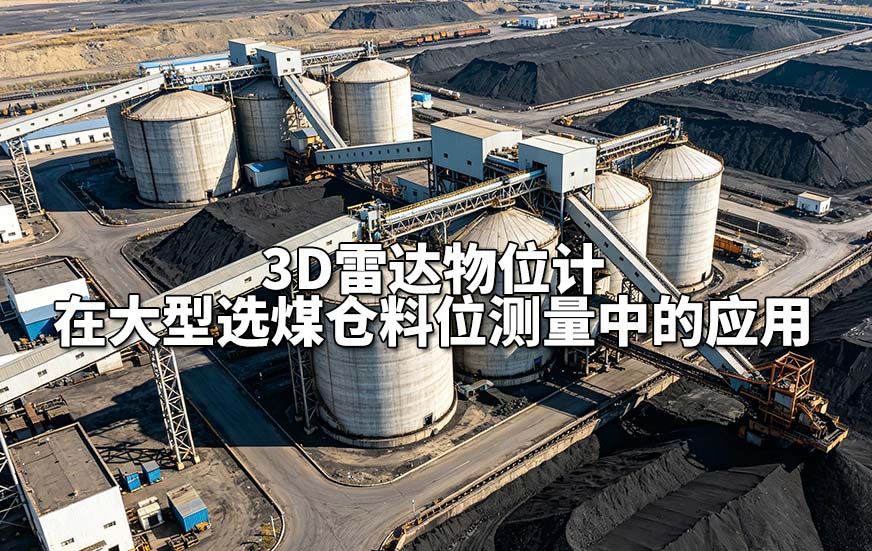

3D雷达物位计在大型选煤仓料位测量中的应用

　　在现代化洗煤生产体系中，原煤仓、精煤仓、中煤料棚等大型选煤仓储设施，是煤炭筛分、配煤、转运、装车全流程的核心中转单元。当前大型混凝土、钢制选煤筒仓普遍存在仓体直径大、储料容积高、仓内粉尘浓度高、煤炭落料偏心堆积、料面凹凸无序等工况特点，传统人工重锤测料、单点雷达、超声波料位监测设备仅能实现单点高度检测，不仅存在测量盲区、体积核算误差大、人员高空作业安全风险，还极易受厂区供电波动、工业电磁干扰出现数据中断问题，同时难以对接厂区自动化控制系统，无法支撑智慧选煤无人化仓储管控。锐达仪表3D雷达物位计针对性适配大型选煤仓复杂作业环境，实现全域、稳定、智能化料位监测，有效补齐传统测量设备短板。

　　一、适配大型煤仓集群作业，全域成像无测量盲区

　　大型连体选煤筒仓、超大容积单体储煤仓，单台测量设备无法覆盖全仓扫描范围，边角积煤、落料堆峰、仓壁挂煤区域极易形成监测盲区。本次应用的3D雷达物位计支持多台设备协同组网作业，可根据筒仓尺寸、仓顶结构合理布设设备点位，依托配套上位机专属拼接配准算法，整合多设备采集的扫描数据，自动拟合校准，最终合成仓内煤炭完整三维可视化检测图像，完整还原仓内煤料真实堆积样貌，彻底消除大型煤仓顶部、侧壁、下料口等区域测量死角，实现全仓料况可视化管控，方便调度人员直观掌握仓内储料全貌。

　　二、冗余架构设计，适配工矿恶劣工况稳定运行

　　选煤车间风机、皮带机、筛分设备密集运行，现场电磁干扰强，厂区车间供电电压波动、工业网口偶发故障频发，一旦料位监测设备断电、断网，会直接导致仓位数据丢失，影响下料、配煤工序衔接。该款3D雷达物位计针对性采用双电源供电、双网口通讯冗余设计，搭建供电、通讯双重保障链路，运行过程中可实现链路自动切换，即便单路供电失效、单网口通讯故障，设备依旧保持不间断扫描、数据传输作业，全程不中断料位监测工作，无需停机检修，大幅降低设备故障对洗煤连续生产的影响，适配选煤车间全天候不间断生产工况。

　　三、多平台兼容联动，打通厂区智能化数据链路

　　现阶段智慧选煤厂已全面搭建DCS、PLC集中自控系统，仓储料位数据需要联动给煤机、卸料皮带、分料设备实现自动化调控，对监测设备兼容性、对接能力要求极高。配套测控软件可兼容Linux、Windows两大工业主流操作系统，适配中控机房不同型号工控主机；同时支持以太网、WIFI、4G/5G多元通讯传输模式，依托MODBUS TCP、OPCUA行业通用工业接口，可无改造对接选煤厂现有控制系统，实现仓内料位数据实时上传、双向联动，系统可根据实时储料体积、料面高度，自动调控皮带下料速率、仓口卸料开度，实现入料、储料、出料全流程智能化联动，打通仓储管控与生产调度的数据孤岛。

　　四、适配煤炭不规则堆积，实现精准计量秒级测算

　　煤炭经皮带偏心落料后，会形成高低错落、无固定形态的不规则堆料，搭配安息角堆积、局部结块积料，传统线性测量设备无法精准核算储煤总量，厂区月度盘煤、库存盘点只能依靠人工估算，误差偏大。该3D雷达物位计搭载360°全域毫米波扫描模块，毫米波穿透性强，不受仓内煤尘、水汽干扰，可快速采集仓内全域点位信息，通过高密集点云瞬时完成三维建模，针对任意形态煤堆均可实现秒级测体、重量核算。同时设备可输出多元化生产数据，既能生成选煤仓全域三维成像画面，也可精准输出整仓堆料体积、仓内任意点位料面高度，运维人员可定点监测仓底积煤、高位料峰数据，提前预判堵仓、溢料、空仓隐患，保障仓储转运工序平稳运行。

　　五、现场应用价值总结

　　相较于传统料位监测设备，3D雷达物位计深度适配大型选煤仓生产需求，一方面依靠多机协同成像、全域毫米波扫描，解决了大仓盲区测量、不规则煤堆计量不准、人工测仓风险高的行业痛点，提升煤仓盘库、配煤调度精度；另一方面依托双冗余供电通讯、全平台工控对接能力，适配选煤厂高干扰工矿环境，实现料位监测无人化、数据传输常态化。该设备可有效降低人工巡检成本、减少煤炭库存计量误差、保障洗煤流水线连续作业，是智慧化选煤厂仓储料位精细化管控的优选测控设备。
