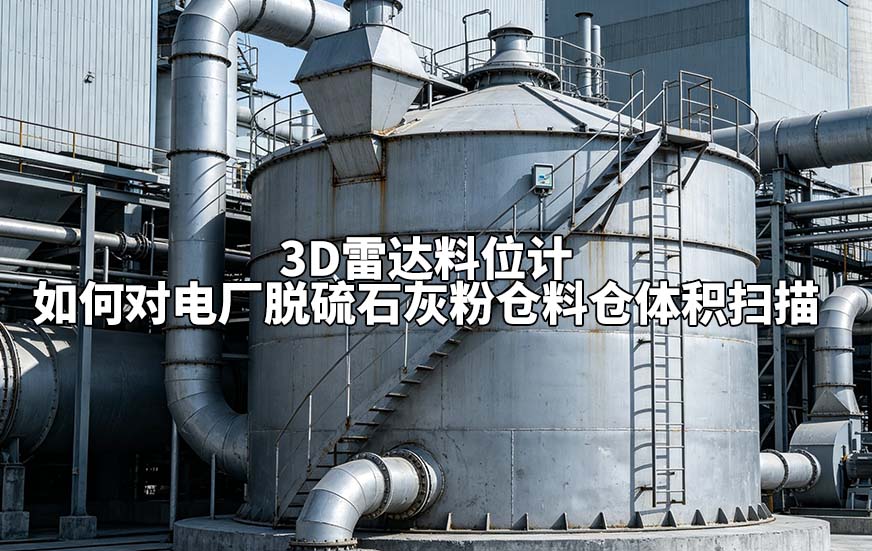

3D雷达料位计如何对电厂脱硫石灰粉仓料仓体积扫描

　　在电厂脱硫工艺中，石灰粉仓扮演着关键角色。粉仓内石灰粉的存量是否准确、料位是否可控，直接影响脱硫效率和系统稳定运行。然而，石灰粉仓内部环境复杂——高粉尘、温度变化、料面不规则堆积，传统单点雷达或重锤式料位计往往只能给出“点”上的高度数据，难以反映真实体积，更无法发现挂壁、偏料等问题。锐达仪表3D雷达料位计正在改变这一现状。它以毫米波扫描和三维成像技术为核心，为石灰粉仓提供了一套完整的体积扫描与动态监测方案。

　　一、工作原理：从“点测量”到“面测量”

　　3D雷达料位计在太赫兹调频连续波FMCW测距的基础上，由内部水平旋转及俯仰结构带动其雷达传感器进行多维度转动以环视高分辨率扫描料仓以及料仓内的物料表面，雷达传感器每运行到一个预定角度则从其天线发射出微波信号，该微波信号碰到待测物后经反射被天线所接收，然后将雷达传感器运行到下一个预定角度，以此完成整个检测周期的测量，获得整个检测周期中各个角度对应的物位测量信息，结合各个角度信息、各个角度对应的物位测量信息以及3D雷达料位计的安装位置进行运算处理，融合图像处理、大数据分析、AI人工智能、机器学习、三维点云转换，建立三维空间坐标系，获得三维点云坐标值，从而呈现三维可视化图像，并据此计算获得体积、质量、料位等相关参数。

　　二、适应电厂恶劣环境：粉尘、高温都不怕

　　石灰粉仓内往往弥漫着高浓度粉尘，普通雷达或激光设备容易信号衰减或镜头污染。3D雷达料位计采用毫米波技术，波长较长，穿透粉尘能力远优于激光或超声波，信号稳定可靠。

　　对于脱硫工艺中可能出现的较高温度（比如某些环节的粉料温度偏高），该设备可在200℃高温环境下持续作业，完全覆盖电厂脱硫系统的常规工况。

　　设备整机防护等级达到IP68，完全防尘、防水，即使在露天仓顶或意外冲洗情况下也能正常工作。

　　三、安装便捷，对现有仓体改动极小

　　电厂石灰粉仓通常已经投入运行，改造工程不希望“大动干戈”。3D雷达料位计的开孔尺寸仅需低至190mm，适配DN200到DN350多种法兰类型，无论仓顶是平面还是斜面，都能灵活安装。

　　设备内置状态指示灯和温度传感器：绿灯常亮表示正常运行，一旦检测到内部温度过高，会自动停机保护，避免硬件损坏，降低运维成本。

　　四、多设备协同：大型粉仓完整成像

　　对于一些直径较大的石灰粉仓，单台扫描仪可能存在视野盲区。此时可在仓顶安装多台3D雷达料位计，它们各自扫描局部区域，数据上传至上位机软件后，通过拼接配准算法融合成一幅完整的三维粉仓图像，无死角、无重叠误差。

点击查看案例化工厂动力煤仓+原料煤仓多台设备实现精准料位盘库

　　五、高可靠性：双冗余设计，不间断运行

　　电厂对连续运行要求极高，料位监测中断可能导致误判或停磨。该设备采用双电源供电、双网口通讯的冗余设计——任意一路电源或网络故障，备用通道立即接管，监测数据不中断，系统无感切换。

　　六、数据输出与系统对接：不仅是“看图”

　　扫描结果不仅能以直观的三维可视化界面呈现，还可输出具体数据：

　　粉仓内粉料总体积

　　任意点位的高度（例如某半径处的料面标高）

　　高点、低点、平均料位

　　软件支持Linux和Windows双平台，通讯方式兼容以太网、Wi-Fi、4G/5G，同时提供MODBUS TCP、OPC UA等标准工业接口，可与电厂原有的DCS或脱硫控制系统无缝对接。当粉仓体积低于设定值时，系统可自动触发上料指令，实现联动控制。

　　在电厂脱硫石灰粉仓的应用场景中，3D雷达料位计真正实现了从“一根探杆看全局”到“三维立体看细节”的跨越。它解决了高粉尘环境下的测量难题，提供了可信的体积数据，而且安装维护方便、系统可靠性高。对于希望提升粉仓管理精度的电厂而言，这是一项值得关注的成熟技术。
